Описание монтажа оптоволоконных муфт и оптических кроссов

Гильза с ТУТ для укладка защиты сварочного соединения ОВ

Гильза для сварочного соединения оптоволокна: КДЗС

Не смотря на кажущуюся простоту достаточно сложная и, по своему, незаменимая деталь. Предназначена для защиты и герметизации места сварки и очищенного от лака участка волокна. Состоит из трёх компонентов.

  1. Металлический сердечник. Служит жёстким каркасом, не даёт гильзе "коробиться" в печке распределяя нагрев равномерно.
  2. Термоплавкий клей. Закрепляет волокно после остывания, герметизирует стык.
  3. Термоусаживая трубка. Сжимается в печке, образует внешнюю защиту соединения.

Гильза КДЗС для сварки оптического волокна
Гильза с ТУТ для защиты сварочного соединения ОВ (КДЗС)
Увеличить фотографии

В изначальном состоянии представляют собой трубку длиной от 3 до 6 см. Волокно вставляется в гильзу до сварки. После сварки и проверки стыка рефлектометром гильза перемещается на место стыка и помещается в печку прибора для обсадки.

Могут поставляться в комплекте с муфтой.

27.12.13 Информация дополнена страницей Оптоволоконные гильзы - КДЗС

Укладка ОВ в сплайс-пластину (кассету)

Укладка оптических волокон в кассету (организатор световодов или сплайс-пластину)

Сваренное волокно вместе с обсаженной на стыке гильзой похоже на тонкую леску с грузиком-гильзой посередине. Чтобы аккуратно закрепить подобную "паутину" во всех оптических муфтах и оконечных кроссах применяется специальная коробка, чем-то похожая на кассету видеомагнитофона. В народе эту коробочку чаще называют кассетой, но есть и официальное название — организатор световодов (сплайс-пластина). Кассеты (сплайс-пластины) для укладки оптоволокна иногда несколько отличаются по конструкции, но как правило содержат ячейки для крепления гильз и некоторое пространство для выкладки волокон кабеля или оптических шнуров. Фотографии различных кассет:

Организатор световодов (сплайс-пластина)или кассета для укладки оптического волокна в боксе оптического кросса
Кассета (организатор световодов или сплайс-пластина)
для укладки оптического волокна в боксе кросса. Красные вставки для крепления гильз

Кассета (сплайс-пластина) с уложенным оптическим волокном в боксе оптического кросса
Кассета с уложенным оптическим волокном в боксе оптического кросса.
Гильзы не только укладываются в ячейки, но и закрепляются специальным креплением

Организатор световодов(сплайс-пластина или кассета) оптоволоконная для установки в муфте
Кассета оптоволоконная для установки в муфте

Увеличить фотографии

Последовательность сборки муфт и оконечных устройств ВОЛС

Технология монтажа оптоволоконных муфт и оконечных устройств

Муфты и оптоволоконные кроссы имеют различную форму и, соответственно, разную последовательность сборки. Как правило в каждую муфту поставщики или производители вкладывают инструкцию по монтажу. По конструкции лишь замечу, что некоторые типы муфт остаются частично разборными после окончательного монтажа (зажим-защёлка) или полностью завариваться.

1. Начинают с обрезки. По старым, возможно, не писаным правилам 2 метра кабеля просто отрезается. Обусловлено это тем, что при затяжке на конец кабеля приходится максимум ударов и перегибов, к тому же, при нарушении оболочки внутрь модуля могла попасть вода, которая впоследствии вызовет помутнение стекла волокна.

2. На оптоволоконной муфте оставляют запасы кабеля, назначение которого возможность замены или переделки муфты. Длина его с годами менялась (изначально 15 метров, сейчас меньше). На междугородних линиях всё документируется см. формы протоколов. Многое из этого этапа может быть оговорено заказчиком или записано в проекте. Иногда запас может быть оставлен и гораздо больший из-за особенностей списания кабеля в строительных организациях связи.

оптоволокно в модулях
Оптоволокно в модулях
(по 4шт. в каждом)

3. С кабеля снимаются защитные оболочки на длину около 1 метра, до оптических модулей, оставляется только некоторый участок брони для её фиксации и электрического соединения. Оптичекие модули протираются нефрасом или спиртом от остатков гидрофобного заполнителя.

4. Частично разделанные концы просовываются в отверстия муфты или кросса и закрепляются. В кроссах броня соединяется с мягким проводом и выводится на клемму заземления стойки. Закрепляют кассету.

5. Следом, как правило специальным прищепкой-ножиком, обрезают оболучку оптического модуля таким образом, чтобы концы оболочки модуля закрепились в зажимах кассеты. Волокна так же протираются нефрасом.

6. Далее отмеряют волокна таким образом, что бы волокна после сварки и обсадки гильз легли в кассету целое число раз не создавая загибов малого радиуса, лишнее обрезают.

оптоволоконная кассета для муфты
Этап монтажа оптоволоконной муфты

7. На одно из свариваемых волокон надевается термоусаживаемая гильза КДЗС.

8. Следом в действие вступает инструмент под названием стрипер. Им снимают лак с концов оптоволокна примерно на 2 - 3 см (под скалыватель).

9. Очищенное оптоволокно протирается спиртом или специальной салфеткой и закладывается в скалыватель, производится скол.

10. Процесс сварки описан на странице сварка. Тут же проводится измерение-контроль сварочного стыка оптическим рефлектометром.

11. Производится обсадка оптоволоконной гильзы.

12. Сваренные волокна укладываются в кассету (организатор световодов или сплайс-пластину).

оптоволоконная кассета с уложенными волокнами
Оптоволоконная кассета с уложенными волокнами

13. Пункты с 7-ого по 12-ый повторяются для остальных оптических волокон.

14. После обсадки и укладки всех волокон контроль рефлектометром проводится заново.

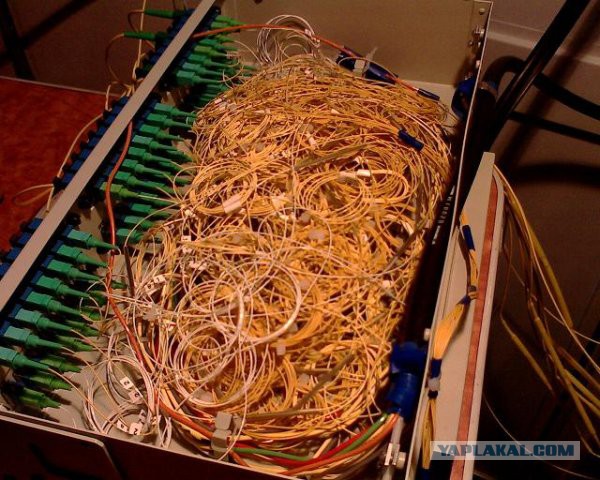

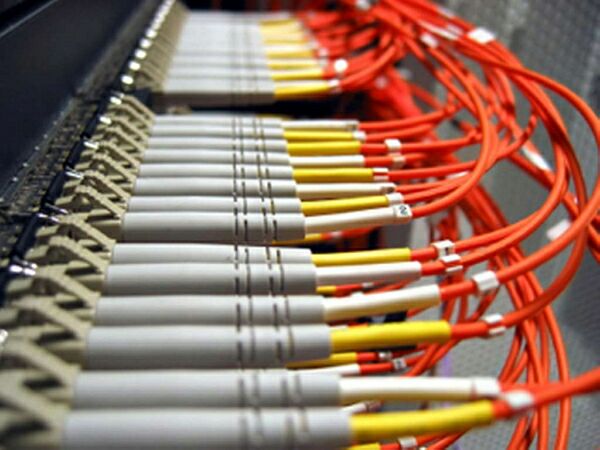

15. Для муфты всё герметизируется и укладывается в котлован (колодец). Для кросса укладка и подключение коннекторов.

• Далее: Виды измерений ВОЛС. Измерения оптоволокна

Официально порядок монтажа оптоволоконного кабеля раскрыт на страницах
12.6 Монтаж оптических муфт (Руководство по строительству линейных сооружений местных сетей связи, М., 2005)
10.3 Прокладка оптических кабелей из (Руководство по эксплуатации линейно-кабельных сооружений местных сетей связи)

Информация по вопросам организации оконечных устройств есть так же на страницах книги "Волоконная оптика. Теория и практика" - Соединительные панели, соединительные устройства и терминальные отсеки. Укрытие соединений

Инструкции по монтажу муфт:
Муфта оптоволоконная укороченная МОГу
• Муфта тупиковая оптоволоконная МТОК
