8. Техническое обслуживание мотокультиватора Крот

Техническое обслуживание включает в себя моечные, заправочные, смазочные, контрольные, крепежные, регулировочные и другие операции.

8.1. Виды и периодичность технического обслуживания МК.

Виды и периодичность технического обслуживания мотокультиватора Крот.


8. 2. Уход за наружными поверхностями МК.
Все наружные поверхности МК по окончании рабочего процесса необходимо тщательно промыть до полного удаления пыли, песка и грязи, после чего протереть насухо и высушить на воздухе в течение 2...3 часов.

8.3. Техническое обслуживание топливной системы и резьбовых соединений.
8.3.1. Топливная система.
Контроль герметичности производить визуально на отсутствие течи масла и топливной смеси. При необходимости произвести затяжку креплений резьбовых соединений, замену резиновых бензошлангов или уплотняющих прокладок.
8.3.2. Резьбовые соединения.
Затяжку резьбовых соединений производить только с помощью инструмента, прикладываемого в ЗИП, не допуская срывов резьбы.

8.4. Регулирование карбюратора К-41К и системы центробежного регулятора (рис. 7).

Механизм регулирования карбюратора К41К и системы центробежного регулятора мотокультиватора Крот
Рис. 7. Механизм регулирования карбюратора К41К и системы центробежного регулятора мотокультиватора Крот

1- Карбюратор К41К
2-Рычаг 150160100
3-Пружина 150290043
4-Кронштейн 150160004
5-Винт регулировочный 150200029
6-Тяга 150160001
7-Пружина 150290041
8-Рычаг 150260002
9-Валик 150230041

8.4.1. Двигатель МК снабжен центробежным регулятором. Функция регулятора заключается в поддержании установленного рычагом дроссельной заслонки числа оборотов двигателя, когда нагрузка на двигатель возрастает или уменьшается. Регулятор имеет привод от устройства с вращающимися грузиками на коленчатом валу и механическую обратную связь с дроссельной заслонкой карбюратора.
Когда скорость вращения вала двигателя уменьшается, дроссельная заслонка приоткрывается, при увеличении скорости вращения - прикрывается.
При изготовлении двигатель отрегулирован на рабочие диапазоны оборотов:
- холостой ход 2400.. .2600 мин "'
- максимальные обороты 4500.. .4700 мин "'.
При необходимости возможна регулировка оборотов в процессе эксплуатации на работающем, прогретом двигателе.
8.4.2. Регулировка оборотов холостого хода.
Проверить и установить зазор 0,2...0,5 мм между рычагом 8 и крышкой редуктора.
Отрегулировать холостой ход винтами карбюратора "П"—количество (в пластмассовом стаканчике) рис. 7 и "К" — качество при положении рычага привода дроссельной заслонки в крайнем (против часовой стрелки) положении в следующей последовательности:
- путем вращения винта "П" снизить обороты до минимально устойчивых;
- вращением винта "К" добиться максимальных оборотов на слух (после достижения максимального значения обороты падают);
- повторить работу по регулировке винтами "П и "К"' 2...3 раза.
При правильной регулировке двигатель должен устойчиво работать на всех режимах.
8.4.3. Регулировка максимальных оборотов двигателя.
Регулировка производится винтом М при крайнем (по часовой стрелке) положении рычага привода карбюратора. При ввертывании винта обороты уменьшаются, при вывертывании — увеличиваются.

8.5. Регулирование клиноременной передачи.
Правильное регулирование клиноременной передачи обеспечит надежную работу сцепления и необходимую долговечность клинового ремня.
Основное натяжение клинового ремня производить при выключенном сцеплении перемещением двигателя 10 (рис. 9) вдоль рам 25 (по стрелке Д). Предварительно вывернув винты 21, 24 с шайбами 20, 22, 23, снять кожух 19 и ослабить четыре гайки 26 крепления двигателя к рамам. Натяжение должно быть максимальным, но не вызывать вращение роторов. Контроль регулирования можно производить медленной прокруткой двигателя с помощью стартера.
Дополнительное натяжение осуществляется с помощью натяжного ролика путем изменения положения винта 4. Перед началом регулирования винт 4 должен быть ввернут до упора. В этом положении при работающем двигателе включить сцепление и проверить работоспособность МК с полной нагрузкой. В случае проскальзывания ремня увеличить натяжение ролика путем выворачивания винта 4. Законтрить винт 4 гайкой 3. Произвести регулирование положения упора 13. ослабив гайку крепления. Упор не должен касаться наружной поверхности клинового ремня. Допустимый зазор И должен быть в пределах 1...3 мм.
Допускается эксплуатация клинового ремня с трещинами на внутреннем диаметре.
ВНИМАНИЕ! При закреплении двигателя следить за расположением шкивов 11,15 клиноременной передачи. Шкивы должны располагаться в одной плоскости. Допустимое отклонение не более 1 мм.
При установке кожуха 19 ограничительная скоба Г (на внутренней поверхности кожуха) не должна касаться наружной поверхности клинового ремня при фиксации рычага 1 фиксаторам 2. Допустимый зазор Б должен быть в пределах 1 ...3 мм.


8.6. Очистка наружных поверхностей цилиндра и головки цилиндра.
Очистка цилиндра и головки цилиндра заключается в удалении с их наружных поверхностей пыли, грязи, остатков растительности и т. п.
Очистку производить механическим путем с последующей промывкой водой, протиркой насухо и сушкой на воздухе в течение 2...3 часов.

8.7. Контроль системы зажигания.
Контроль системы зажигания двигателя производить внешним осмотром, измерением при помощи щупа зазора между электродами свечи и проверкой установленного момента искрообразования магнето.

Система зажигания мотокультиватора Крот
Рис. 8. Система зажигания мотокультиватора Крот

Для осмотра магнето 7 (рис. 8) снять кожух спиральный 6 (рис. 10), стакан 2, отвернуть гайку маховика. Установить съемник маховика на маховик, закрепить тремя винтами. Вворачивая болт Ml0x20 (из ЗИП) в съемник, снять маховик.
Произвести визуальный осмотр магнето, при ослаблении винтов крепления магнето и несовпадении рисок "а" и "б" на магнето 7 и картере 8 совместить их, закрепить винты. При необходимости демонтажа магнето разъединить электрический соединитель 3, с помощью отвертки освободить провода с наконечниками из штепсельной колодки магнето, вывернуть наконечник свечи 5 из провода 4. Снять магнето 7 с проводами с посадочного места картера 8, предварительно отвернув винты крепления (2 шт.). Вывернуть высоковольтный провод из трансформатора магнето. Сборку демонтированных деталей производить в обратной последовательности.
ВНИМАНИЕ! При установке маховика совмещение шпоночных пазов на втулке маховика и цапфе коленчатого вала производить с помощью сегментной шпонки.
Затяжку гайки маховика производить моментом 3.. 4 кГсм.
Во избежание поломки шурупа высоковольтного трансформатора производить вворачивание высоковольтного провода в шуруп трансформатора магнето 7 на длину 8... 10 мм.

Произвести визуальный осмотр кнопки "Стоп" 1, низковольтных проводов 2, электрического соединителя 3, высоковольтного провода 4, сопротивления подавительного 5.
При нарушении изоляции устранить дефект с помощью изоляционной ленты.
Для осмотра свечи зажигания 6 произвести демонтаж свечи, на предварительно остывшем двигателе, при снятом капоте. Использовать инструмент, прикладываемый в ЗИП.
В случае заброса маслом, копоти или нагарообразования очистить электроды и тепловой конус свечи, промыть электроды и тепловой конус в бензине, просушить и продуть.
Измерить зазор между центральным и боковым электродами. Зазор должен быть в пределах 0,4...0,6 мм.
ВНИМАНИЕ! При необходимости регулирования зазора не допускать нажим на центральный электрод — это может привести к поломке его или керамического теплового конуса.
Монтаж свечи зажигания производить, предварительно установив уплотнительное кольцо, вворачиванием от руки до упора, с последующим применением свечного ключа. При затяжке не прикладывать чрезмерных усилий - это может привести к срыву резьбы головки цилиндра.

8.8. Контроль фильтра воздушного.
Контроль фильтра воздушного производится внешним осмотром корпуса фильтра и фильтрующего элемента. Очистка корпуса фильтра заключается в удалении с поверхности пыли, грязи, остатков растительности.
Снять корпус фильтра, отвернув гайку на корпусе фильтра, промыть и протереть насухо.
Очистку фильтрующего элемента производить продувкой воздухом.
Замену фильтрующего элемента производить согласно ТО.
При сильном загрязнении фильтрующего элемента необходимо его заменить вне зависимости от наработки.
Сборку фильтра воздушного производить в обратной последовательности.
ВНИМАНИЕ! Эксплуатация МК без установки фильтрующего элемента не допускается.
Необходимо регулярно проверять затяжку гайки крепления корпуса фильтра воздушного.


8.9. Очистка от нагара цилиндра, головки цилиндра, поршня, агрегатов МК, смазка тросов управления.
Для выполнения этих операций необходимо произвести частичную разборку двигателя: снять капот с кронштейном; наконечник высоковольтного провода со свечи; вывернуть свечу; снять топливный бак, вывернув винт 21 (рис. 3) в крышке карбюратора и освободив заделку троса карбюратора из паза воздушной заслонки, отвернуть четыре гайки и снять головку цилиндра с шайбами и прокладкой; установить поршень в нижнюю мертвую точку и, приподнимая цилиндр вверх, снять его со шпилек; отсоединить глушитель и карбюратор; снять поршневые кольца, для чего завести под кольца стальные или латунные пластины толщиной 0,2...0,3 мм и шириной 4...5 мм.
Промыть топливной смесью цилиндр, головку цилиндра, глушитель, карбюратор, очистить каналы цилиндра и камеру сгорания головки от нагара.
При наличии уступа в верхней части зеркала цилиндра (на границе работы верхнего поршневого кольца) снять уступ серповидным шабером или абразивным инструментом, не допуская повреждения зеркала цилиндра ниже уступа.
При необходимости зачистить риски, задиры зеркала цилиндра мелкой наждачной шкуркой, затертой мелом и покрытой маслом. Мелкие риски выводить не следует.
Очистить от нагара днище поршня и канавки под поршневые кольца, предварительно прикрыв отверстие картера чистой салфеткой.
Канавки поршня удобно очищать старым поломанным поршневым кольцом.
Очищенные детали тщательно промыть топливной смесью. Проверить тепловой зазор в стыках поршневых колец, вставленных в цилиндр, качество прилегания поршневых колец к зеркалу цилиндра.
Поршневые кольца вставлять поочередно в цилиндр на глубину 8... 10 мм, проталкивая их донышком поршня. Зазор в стыке колец должен быть 1 мм, не более. При зазоре более 1 мм кольца поршневые подлежат замене на новые.
Произвести сборку демонтированных деталей и составных частей двигателя и МК в обратной последовательности. Монтаж поршня производить таким образом, чтобы стрелка на днище была направлена к выхлопному окну цилиндра, т. е. к глушителю. Перед установкой смазать зеркало цилиндра автотракторным маслом. Гайки крепления головки цилиндра затягивать равномерно крест накрест. При необходимости заменить прокладки.
ВНИМАНИЕ! Монтаж: деталей и сборочных единиц селективной сборки: поршень, цилиндр, палец поршневой — производить комплектно с учетом одинаковой цветовой маркировки, нанесенной на поверхности деталей (см. приложение 4).
Смазать трос управления дроссельной заслонки консистентной смазкой.

Механизм привода (сцепления) мотокультиватора Крот
Рис. 9. Механизм привода (сцепления) мотокультиватора Крот


После сборки МК произвести регулирование элементов управления карбюратором (раздел 8.4.)

8.10. Замена манжет картера.
В процессе эксплуатации МК при необходимости замены манжеты корпуса картера правого выполнить следующий порядок операций:
- снять кожух 19 (рис. 9), шкив 11 и ремень 12;
- слить масло из редуктора двигателя;
- снять крышку редуктора двигателя;
- снять шестерню ведущую:
- с помощью отвертки удалить манжету с пружиной из картера;
- установить новую (рекомендуется с помощью оправки):
- произвести сборку деталей редуктора двигателя в обратной
последовательности.
Замену манжеты корпуса картера левого производить аналогично, сияв предварительно кожух спиральный, маховик, магнето (раздел 8.7).

8.11. Очистка глушителя.
Очистка глушителя заключается в удалении нагара из отверстий в корпусе глушителя. Для выполнения этой операции снять заглушку с корпуса, вывернув болты и сняв шайбы. Острым предметом осторожно прочистить отверстия и протереть их салфеткой, смоченной бензином.
Сборку глушителя производить в обратной последовательности.

8.12. Разборка и сборка стартера.
В случае необходимости замены спиральной пружины 6 или шнура 2 стартера (рис. 11) необходимо произвести его полную разборку. Для этого снять стартер с двигателя и очистить от пыли и грязи.
Разборку производить в следующей последовательности:
Надавив на диск 13. снять замок 15, затем последовательно снять детали 8, 14, 13,9, 11, 12, 10,9,8.
Далее снять, вращая против часовой стрелки, катушку 7 с закрепленной в пей спиральной пружиной 6, соблюдая особую осторожность из-за возможного внезапного раскручивания пружины.
Если пусковой шнур 2 оборван, освободить части шнура от катушки 7 и держателя шнура 4. запомнив способы крепления шнура в катушке и держателе. Заменить шнур. Перед сборкой все трущиеся поверхности смазать одним из применяемых масел.
При замене спиральной пружины 6 вложить её, соблюдая осторожность, в катушку 7, зацепив крючком пружины за выступ в катушке или петлю пружины накинуть на зуб в стенке катушки. Освободить пружину от монтажной проволоки. Проверить положение середины зева крючка внутреннего витка пружины относительно оси центрального отверстия катушки. Между ними должно быть расстояние 18 мм.
При необходимости подогнуть отожженный конец внутреннего витка пружины.
Шнур 2 уложить по часовой стрелке в желоб катушки 7 не более одного витка и вывести его за пределы корпуса 1 через паз в отбортовке катушкн. Затем протащить его через отверстия в корпусе в сторону ручки стартера, оставив внутри корпуса петлю длиной около 200 мм.
Насадить катушку с пружиной и шнуром на ось корпуса 1. совмещая крючок внутреннего витка пружины с отбортовкой дна корпуса. Фиксацию пружины с корпусом проверить вращением рукой катушки по часовой стрелке в пределах 1/4 окружности - должно появиться сопротивление пружины.
Установить на ось корпуса 1 последовательно детали 8. 9, 10, 12, 11, 9, при этом крючок длинного конца пружины 11 вставить в отверстие катушки. Крючок короткого конца пружины вставить в отверстие диска 13, насадить диск на ось и повернуть его по часовой стрелке до совмещения 2-х пазов с собачками 12. Надавив на диск 13. установить детали 14, 8, 15.
Осевой зазор между диском 13 и шайбой 14 должен быть 0. 1...0.3 мм - обеспечивается путем подбора шайб 14. Закрепив корпус, взяться рукой за шнур на расстоянии 40...60 мм от паза катушки и, вращая за шнур катушку по часовой стрелке, сделать 6...7 оборотов, тем самым будет произведен завод пружины 7. Зафиксировав катушку и корпус, полностью вытянуть шнур в сторону ручки 3. Притормаживая шнур и одновременно отпуская катушку, дать возможность шнуру медленно накрутиться на катушку. Если шпур убрался не полностью, необходимо завести пружину ещё на один оборот.
В правильно собранном стартере собачки 12 при вытягивании шнура должны легко выдвигаться из-под диска 13, при отпускании шнура — убираться.

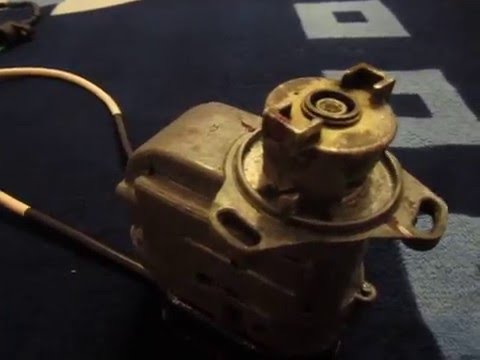

8.13. Регулирование устройства включения заднего хода.
Устройство включения заднего хода каждого мотокультиватора регулируется па заводе. При этом замеряется ход валика рычага 4 (рис. 12) или разница размеров расстояния между торцем винта 13 иторцем наконечника троса заднего хода (
рис. 3) при включенном и выключенном заднем ходе.
На новом мотокультиваторе в правильно отрегулированном устройстве ход валика должен быть 22,6 мм, разница размеров - от 12 до 13 мм.
В случае необходимости регулирование устройства заднего хода производить следующим образом:
- винт регулировочный 13 (рис. 3) ввернуть в планку рукоятки на
всю его длину;
- скобу 16 установить в первую пару отверстий (от оси крепления
рычага 17);
- запустить двигатель, установить минимально устойчивые
обороты;
- произвести включение заднего хода.
Если задний ход не включается, добейтесь его включения путем вывертывания регулировочного винта 13.
При необходимости повторить этот прием путем последовательной перестановки скобы 16 во 2-ю и 3-ю пары отверстий, с предварительным возвратом винта регулировочного 13 в первоначальное положение.
Регулировка выполнена правильно, если при включении заднего хода происходит зацепление шестерен в редукторе и изменение направления вращения выходного вала при нагрузке. При этом отсутствует скрежет зубьев, самопроизвольное переключение ходов.
Примечание. При включении заднего хода возможно его отсутствие из-за несовпадения впадин и зубьев шестерен редуктора. В этом случае остановить двигатель и провернуть шестерни медленной прокруткой двигателя за стартер, нажав одновременно на кнопку "Стоп". Запустить двигатель и повторить включение заднего хода.
